西门子G120参数设置
1.快速设定：
P0003=3用户访问
P0010=1快速调试
P0304=380V电机电压
P0305=电机电流
P0307=电机功率
P0310=电机频率
P0311=电机转速
P0314=2 4级电机
P0400=12增量编码器带有零脉冲
P0408=1024光码脉冲
P0700=2命令源端子
P1000=2设定源模拟量
P1300=21有传感器的矢量控制
P1500=0转矩设定值选择
P1900=3选择电机参数识别*静态
P3900=3结束快速调试
断电重启

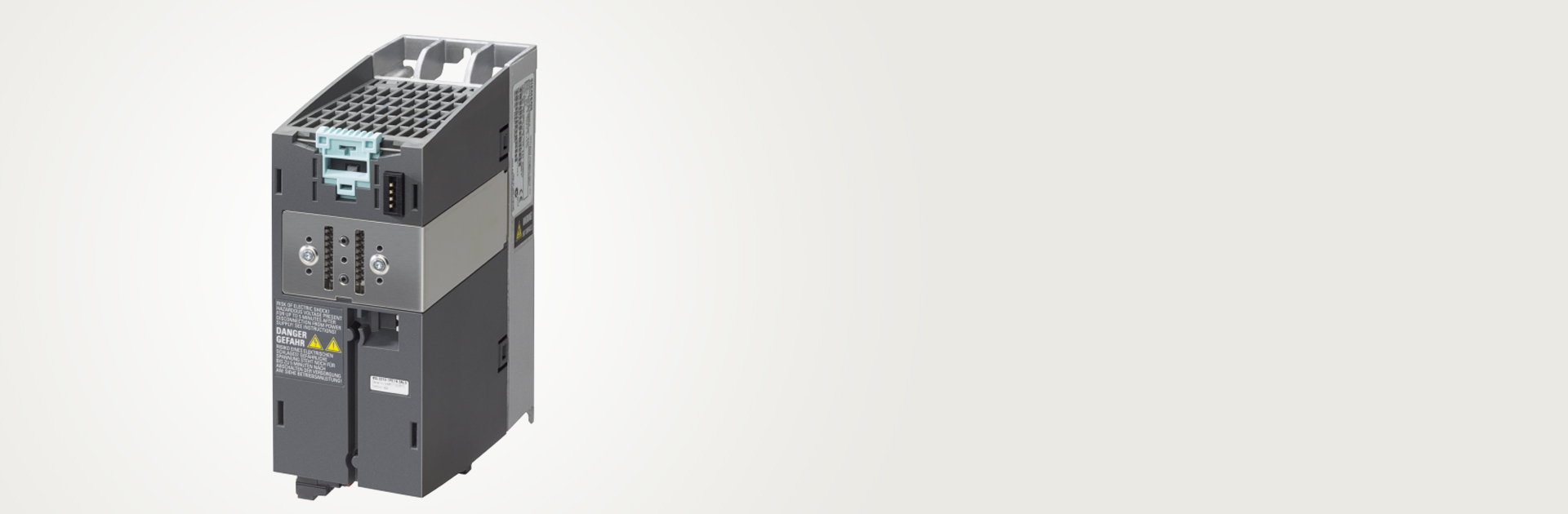

G120C/G120变频器
2.电机识别
P1910=3启动电机识别
3.速度优化
P1960=1(张力给定=100%，端子10与1短接) 启动
4．优化完毕：
（1）模拟量（0~10V）设置
P0460=0
P1460=15
P1520=47.70
转矩上限
P1521=-47.70
转矩下限
P1522=755.1
转矩上限
P1040=5
MOP设定值确定电动电位计MOP的设定值[Hz]
P0771=31
模拟量输出转矩（2）模拟量（10V~10V）设置
P0492=0允许的速度差
P1460=15
P1520=47.70
P1521=-47.70
P1522=755.1
P1523=755.1
P1525=-100%
转矩标定
P0756=4
电压信号
P0771=31
模拟量输出转矩(完)
注：当优化失败时，报警为
F0090，调换编码器脉冲线重试。
当张力设定变小会报警时，检查P0492是否为0。
